Fioretto AF

AF QUICK GROUND PROBE



MISURATORE DELLO SPESSORE DELLE COPERTURE



FIORETTO AF permette di rilevare la profondità del bedrock resistente al letto delle coperture e stimare qualitativamente, mediante la misura delle velocità di avanzamento, il grado di addensamento dei depositi attraversati.

AFgtc ha progettato e sviluppato due sistemi per la misurazione dello spessore delle coperture:



FIORETTO PESANTE AF:

realizzato per poter operare anche in appoggio al CAROTIERE MICROSTRATIGRAFICO INGUAINANTE AF (Patent N° 01268480 - AF SHALLOW CORE SYSTEM)  ed impiega quindi come energizzatore ed estrattore gli stessi apparati utilizzati dal sistema di carotaggio

FIORETTO LEGGERO AF:



sistema speditivo di indagine di coperture sciolte o debolmente consolidate a prevalente natura granulare

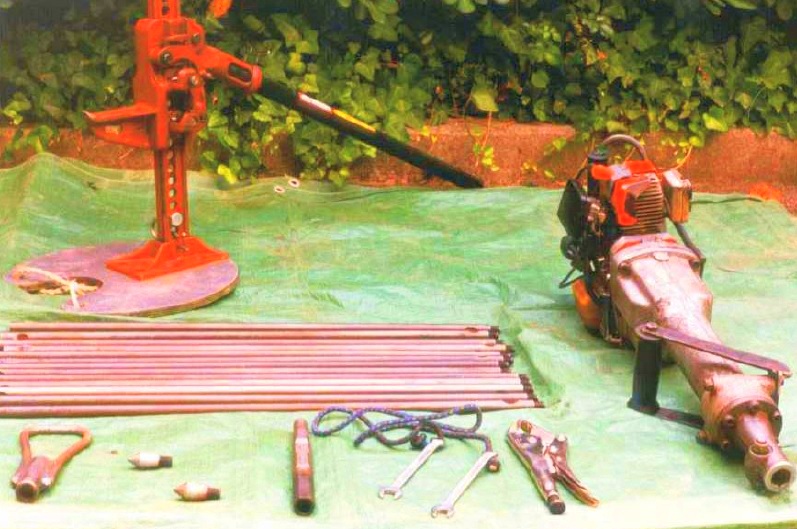

FIORETTO PESANTE AF

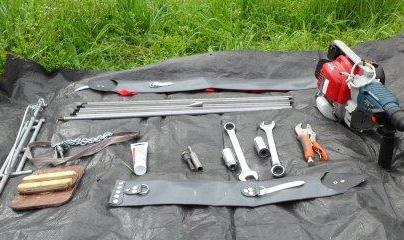

FIORETTO LEGGERO AF

Permette di:

  • rilevare la profondità del bedrock resistente al letto delle coperture;

  • stimare qualitativamente, mediante la misura delle velocità di avanzamento, il grado di addensamento dei depositi attraversati;

È stato realizzato per poter operare anche in appoggio al carotiere AF ed impiega quindi come energizzatore ed estrattore gli stessi apparati utilizzati dal sistema di carotaggio.





Componenti del FIORETTO PESANTE AF:



Consente di determinare gli spessori di suoli e geomateriali poco resistenti sovrastanti un substrato lapideo o ben consolidato.


  • Aste
  • Punte
  • Energizzatore: martello demolitore motorizzato
  • Estrattore: binda meccanica speciale
 La velocità di avanzamento, in un materiale prevalentemente granulare (come nel caso di sabbie eoliche, tefra distali, loess, ecc…), è controllata dalle caratteristiche geotecniche (principalmente dal carico limite di rottura) dei terreni attraversati e fornisce quindi una prima indicazione qualitativa della stratigrafia.

ASTE:
Barre trafilate cilindriche, F= 16 mm, in AISI 8640 temperato.

Lunghezza di ciascuna asta 70 cm.

Massima profondità operativa 20 m


PUNTE:
Scalpelli conici autocentranti Fext = 20 mm

ESTRATTORE:
Estrattore a corsa lunga (120 cm) composto da:

  • Binda meccanica speciale con trazione assiale di 3000Kg

  • Piastra di appoggio;

  • Ganci e clampa per aste.

ENERGIZZATORE:
Martelli demolitori motorizzati con energia da 8.5 a 40 J/colpo e frequenza da 20 a 50 Hz


ASTE:

Barre trafilate cilindriche.

Lunghezza di ciascuna asta 70 cm.



PUNTE:
Scalpelli conici autocentranti

ENERGIZZATORE:

Martello demolitore motorizzato con energia da 3 J/strike e frequenza 70 Hz


ESTRATTORE:

composto da:

  • Binda meccanica con trazione assiale;

  • Piastra di appoggio;

  • Catena speciale per estrazione aste

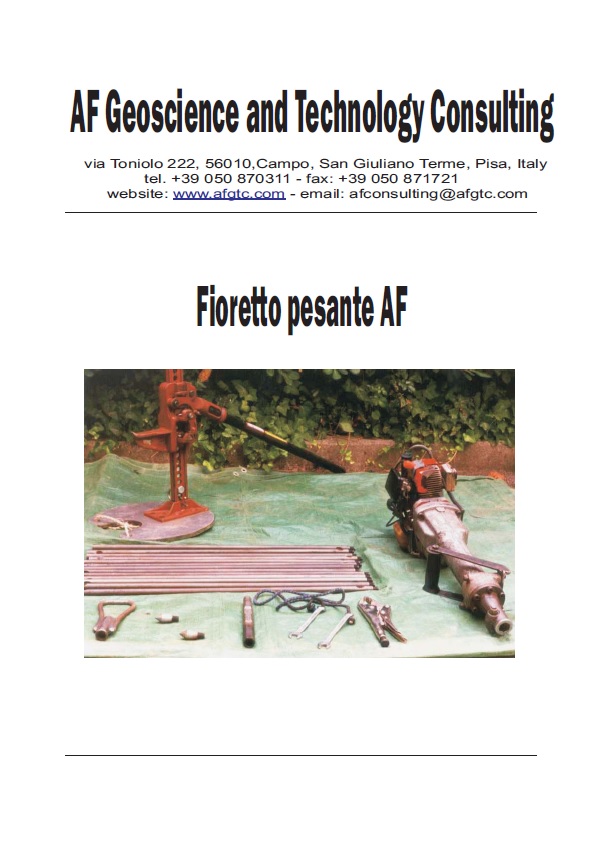

Download Catalogo FIORETTO PESANTE AF

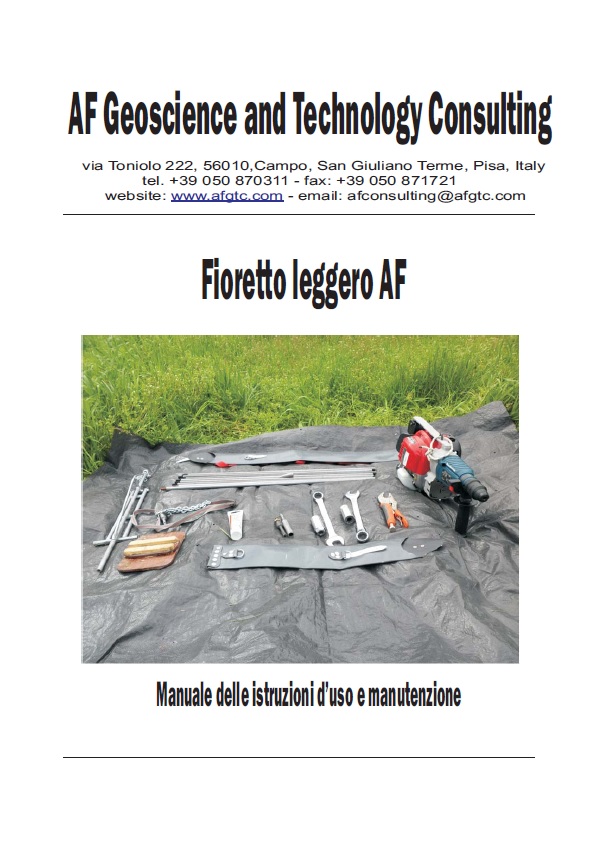

Download Catalogo FIORETTO LEGGERO AF
